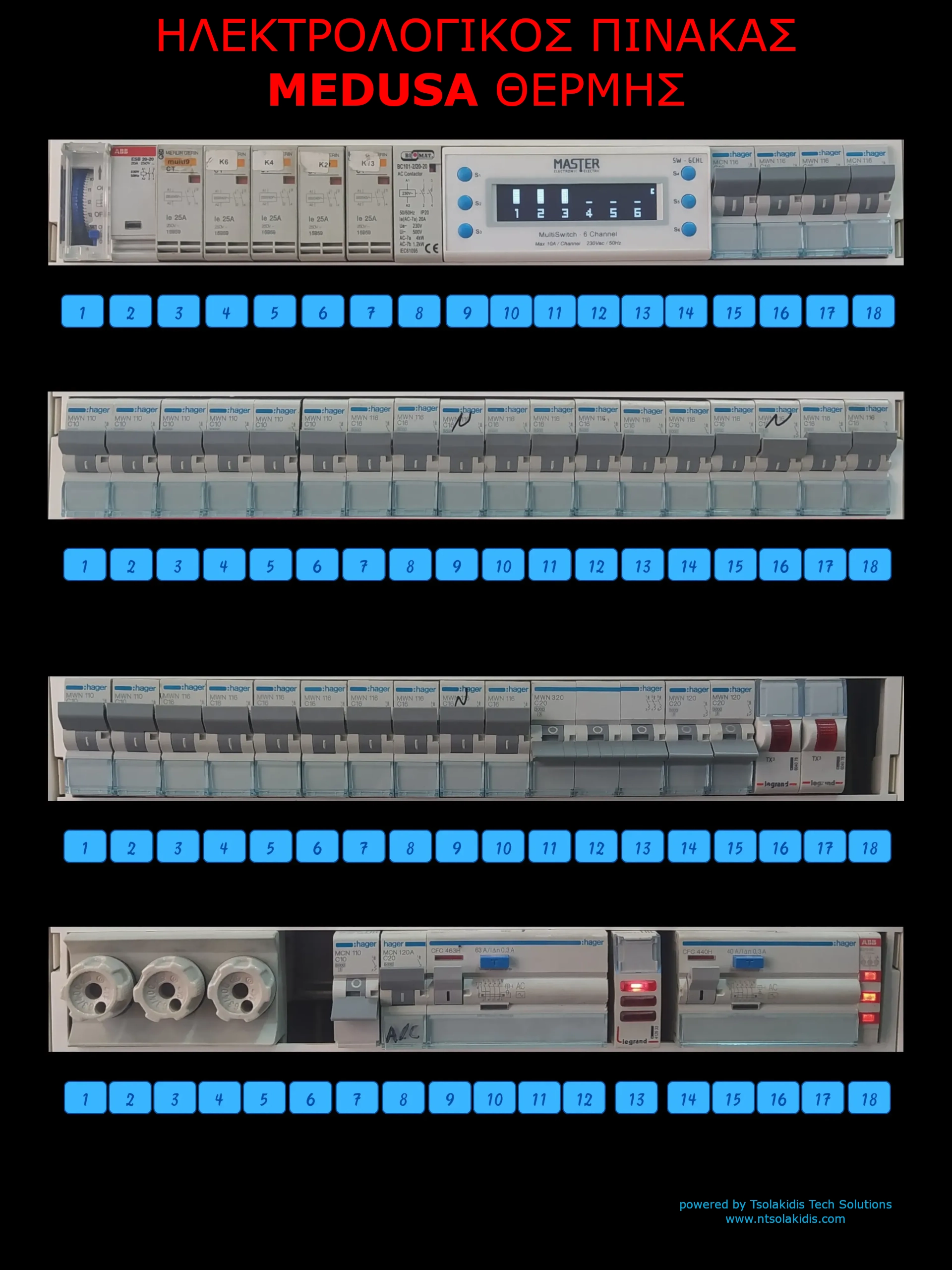

ΠΛΗΡΟΦΟΡΙΕΣ ΣΤΟΙΧΕΙΩΝ ΠΙΝΑΚΑ
ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΦΩΤΑ ΕΞΩ
Ρυθμίζοντας τον συγκεκριμένο χρονοδιακόπτη μπορούμε να καθορίσουμε τις ώρες που θα ανάβουνε οι προβολείς που βρίσκονται στη βιτρίνα του καταστήματος.
ΡΕΛΕ ΧΡΟΝΟΔΙΑΚΟΠΤΗ
Το ρελέ μέσω του οποίου παρέχεται ρεύμα στα εξωτερικά φώτα.
ΡΕΛΕ ΙΣΧΥΟΣ ΜΑΣΤΕΡ 1
Το ρελέ από το κουμπί ΕΝΑ (1) του MASTER.
ΡΕΛΕ ΙΣΧΥΟΣ ΜΑΣΤΕΡ 2
Το ρελέ από το κουμπί ΔΥΟ (2) του MASTER.
ΡΕΛΕ ΙΣΧΥΟΣ ΜΑΣΤΕΡ 3
Το ρελέ από το κουμπί ΤΡΙΑ (3) του MASTER.
ΡΕΛΕ ΙΣΧΥΟΣ ΜΑΣΤΕΡ 4
Το ρελέ από το κουμπί ΤΈΣΣΕΡΑ (4) του MASTER. (ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ)
ΡΕΛΕ ΙΣΧΥΟΣ ΜΑΣΤΕΡ 5
Το ρελέ από το κουμπί ΠΕΝΤΕ (5) του MASTER. (ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ)
ΡΕΛΕ ΙΣΧΥΟΣ ΜΑΣΤΕΡ 6
Το ρελέ από το κουμπί ΕΞΙ (6) του MASTER. (ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ)
ΕΛΕΓΚΤΗΣ MASTER ΓΙΑ ΤΟ ΦΩΤΙΣΜΟ
Μέσω του ελεγκτή αυτού μπορούμε εναλλακτικά να ανάβουμε και να σβήνουμε τα φώτα του καταστήματος. Προτιμούμε η διαδικασία αυτή να γίνεται από το touch screen panel που συνεργάζεται με τον ελεγκτή Master. Τα πλήκτρα 4, 5 και 6 εσκεμμένα έχουν παροπλιστεί διότι παρουσιάζουμε δυσλειτουργία και ο φωτισμός του καταστήματος διαμοιράστηκε στα 3 πρώτα πλήκτρα. Το πλήκτρο 1 αντιστοιχεί στα φώτα του διαδρόμου, το πλήκτρο 2 στα μπροστά φώτα και το πλήκτρο 3 στα πίσω φώτο, όσο αυτό κατέστη δυνατό.
ΘΕΣΗ ΕΡΓΑΣΙΑΣ ΑΡΙΣΤΕΡΑ 1
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο πολύπριζο και τα φώτα που βρίσκεται ΑΡΙΣΤΕΡΑ μπαίνοντας και ΠΡΩΤΟ (από τη βιτρίνα).
ΘΕΣΗ ΕΡΓΑΣΙΑΣ ΑΡΙΣΤΕΡΑ 2
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο πολύπριζο και τα φώτα που βρίσκεται ΑΡΙΣΤΕΡΑ μπαίνοντας και ΔΕΥΤΕΡΟ (από τη βιτρίνα).
ΘΕΣΗ ΕΡΓΑΣΙΑΣ ΑΡΙΣΤΕΡΑ 3
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο πολύπριζο και τα φώτα που βρίσκεται ΑΡΙΣΤΕΡΑ μπαίνοντας και ΤΡΙΤΟ (από τη βιτρίνα).
ΘΕΣΗ ΕΡΓΑΣΙΑΣ ΑΡΙΣΤΕΡΑ 4
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο πολύπριζο και τα φώτα που βρίσκεται ΑΡΙΣΤΕΡΑ μπαίνοντας και ΤΕΤΑΡΤΟ (από τη βιτρίνα).
ΦΩΤΑ ΜΠΡΟΣΤΑ 1
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στα φώτα μπροστινής περιοχής του καταστήματος.
ΦΩΤΑ ΜΠΡΟΣΤΑ 2
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στα φώτα μπροστινής περιοχής του καταστήματος.
ΦΩΤΑ ΝΥΧΙΑ
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στα φώτα την περιοχής των νυχιών.
ΑΣΦΑΛΕΙΑ ΕΛΕΓΚΤΗ MASTER
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στον ελεγκτή MASTER.
ΠΡΟΣΟΧΗ!!!
Αν μετά από διακοπή ρεύματος ή πτώση του ρελέ διαρροής ή του γενικού διακόπτη ο ελεγκτής MASTER δεν εμφανίζει ενδείξεις στην οθόνη του (στον Ηλεκτρολογικό Πίνακα), τότε κατεβάζουμε τη συγκεκριμένη ασφάλεια και αφήνουμε κατεβασμένη για μερικά λεπτά (5 – 10). Στη συνέχεια την ανεβάζουμε και θα πρέπει οι ενδείξεις στην οθόνη να επανέλθουν.
ΦΩΤΑ ΕΞΩ
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στα εξωτερικά φώτα του καταστήματος.
SPARE ΚΑΤΩ ΝΥΧΙΑ
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος σε ΕΛΕΥΘΕΡΟ ΚΑΛΩΔΙΟ στα νύχια κάτω.
ΠΡΙΖΕΣ ΜΠΡΟΣΤΑ ΔΕΞΙΑ 1
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται καθώς μπαίνεις στο κατάστημα μπροστά δεξιά.
Η/Υ – ROUTER ΚΑΙ ΤΗΛΕΦΩΝΟ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο πολύπριζο που βρίσκεται στη ρεσεψιόν και δίνει ρεύμα στο Ηλεκτρονικό Υπολογιστή, στο router και στο ασύρματο τηλέφωνο.
ΠΡΙΖΑ ΜΠΡΟΣΤΑ ΤΟΙΧΟΣ 1
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται καθώς μπαίνεις στο κατάστημα μπροστά και στον τοίχο, στην ΠΡΩΤΗ από τη βιτρίνα του καταστήματος.
ΠΡΙΖΕΣ ΜΠΡΟΣΤΑ ΔΕΞΙΑ 2
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται καθώς μπαίνεις στο κατάστημα μπροστά δεξιά.
ΠΡΙΖΑ ΜΠΡΟΣΤΑ ΤΟΙΧΟΣ 2
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται καθώς μπαίνεις στο κατάστημα μπροστά και στον τοίχο, στην ΔΕΥΤΕΡΗ από τη βιτρίνα του καταστήματος.
ΠΡΙΖΑ ΜΠΡΟΣΤΑ ΤΟΙΧΟΣ 3
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται καθώς μπαίνεις στο κατάστημα μπροστά και στον τοίχο, στην ΤΡΙΤΗ από τη βιτρίνα του καταστήματος.
ΑΣΦΑΛΕΙΑ ΑΓΝΩΣΤΗ – ΚΕΝΗ ΘΕΣΗ
Ασφάλεια που δεν έχει βρεθεί ή έχει καταργηθεί και μπορεί να χρησιμοποιηθεί ως κενή θέση για μελλοντική χρήση.
ΠΡΙΖΕΣ ΜΠΡΟΣΤΑ ΔΕΞΙΑ 3
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται καθώς μπαίνεις στο κατάστημα μπροστά δεξιά.
ΠΡΙΖΑ ΤΗΛΕΟΡΑΣΗΣ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στη πρίζα της τηλεόρασης.
Σε δεύτερο χρόνο προστέθηκαν στην ίδια παροχή τα πολύπριζα για τη φόρτιση των ηλεκτρικών μηχανών, μέσα στο ντουλάπι.
ΠΙΣΩ ΔΩΜΑΤΙΟ & ΤΟΥΑΛΕΤΕΣ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο πίσω δωμάτιο και στις τουαλέτες.
ΚΛΙΜΑΤΙΣΤΙΚΟ SOLARIUM
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο κλιματιστικό που βρίσκεται στο δωμάτιο με το Solarium.
ΚΛΙΜΑΤΙΣΤΙΚΟ ΑΠΟΤΡΙΧΩΣΗΣ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο κλιματιστικό που βρίσκεται στο δωμάτιο Αποτρίχωσης.
ΨΥΓΕΙΟ
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στο Ψυγείο.
ΠΛΥΝΤΗΡΙΟ & ΑΝΤΛΙΑ
Η ασφάλεια (10Α) που αφορά την παροχή ρεύματος στο Πλυντήριο και την Αντλία.
ΚΛΙΜΑΤΙΣΤΙΚΌ ΜΠΡΟΣΤΑ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο κλιματιστικό που βρίσκεται στο μπροστινό μέρος του καταστήματος.
ΑΣΦΑΛΕΙΑ ΑΓΝΩΣΤΗ – ΚΕΝΗ ΘΕΣΗ
Ασφάλεια που δεν έχει βρεθεί ή έχει καταργηθεί και μπορεί να χρησιμοποιηθεί ως κενή θέση για μελλοντική χρήση.
ΠΡΙΖΕΣ ΡΑΦΙΑ ΑΡΙΣΤΕΡΑ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται στην αριστερή μεριά στα ράφια.
ΠΡΙΖΕΣ ΡΑΦΙΑ ΔΕΞΙΑ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται στην δεξιά μεριά στα ράφια.
ΑΣΦΑΛΕΙΑ ΑΓΝΩΣΤΗ – ΚΕΝΗ ΘΕΣΗ
Ασφάλεια που δεν έχει βρεθεί ή έχει καταργηθεί και μπορεί να χρησιμοποιηθεί ως κενή θέση για μελλοντική χρήση.
ΠΡΙΖΕΣ ΠΟΔΟΛΟΥΤΡΑ ΠΙΣΩ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στις πρίζες που βρίσκονται στα ποδόλουτρα, πίσω.
SPARE ΠΛΑΚΑΚΙΑ 1
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος σε ΕΛΕΥΘΕΡΟ ΚΑΛΩΔΙΟ στο χώρο που μπήκαν τα πλακάκια, αριστερά μπροστά.
SPARE ΠΛΑΚΑΚΙΑ 2
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος σε ΕΛΕΥΘΕΡΟ ΚΑΛΩΔΙΟ στο χώρο που μπήκαν τα πλακάκια, αριστερά μπροστά καθώς και σε καλώδιο πίσω από την πινακίδα MEDUSA, ελεύθερο για μελλοντική χρήση.
ΠΑΡΟΧΗ SOLARIUM
Η τριφασική ασφάλεια (20A) που αφορά την παροχή ρεύματος σε μηχάνημα SOLARIUM που βρίσκεται στο αντίστοιχο δωμάτιο.
ΘΕΡΜΟΣΙΦΩΝΑΣ 1
Η ασφάλεια (20A) που αφορά την παροχή ρεύματος στο Θερμοσίφωνα 1.
ΘΕΡΜΟΣΙΦΩΝΑΣ 2
Η ασφάλεια (20A) που αφορά την παροχή ρεύματος στο Θερμοσίφωνα 2.
ΛΥΧΝΙΑ ΘΕΡΜΟΣΙΦΩΝΑ 1
Ενδεικτική Λυχνία λειτουργίας του θερμοσίφωνα 1. Φωτεινή ένδειξη σημαίνει ότι βρίσκεται σε λειτουργία.
ΠΡΟΣΟΧΗ!!!
θα πρέπει να κατεβάζουμε την ασφάλεια ΘΕΡΜΟΣΙΦΩΝΑΣ 1 όταν χρησιμοποιούμε την παροχή νερού από τον αντίστοιχο θερμοσίφωνα 1.
ΛΥΧΝΙΑ ΘΕΡΜΟΣΙΦΩΝΑ 2
Ενδεικτική Λυχνία λειτουργίας του θερμοσίφωνα 2. Φωτεινή ένδειξη σημαίνει ότι βρίσκεται σε λειτουργία.
ΠΡΟΣΟΧΗ!!!
θα πρέπει να κατεβάζουμε την ασφάλεια ΘΕΡΜΟΣΙΦΩΝΑΣ 2 όταν χρησιμοποιούμε την παροχή νερού από τον αντίστοιχο θερμοσίφωνα 2.
ΚΕΝΗ ΘΕΣΗ
Κενή θέση για την τοποθέτηση στοιχείου που θα αφορά μελλοντική χρήση.
ΒΙΔΩΤΕΣ ΑΣΦΑΛΕΙΕΣ (3 ΦΑΣΕΙΣ)
Γενικές Βιδωτές Ασφάλειες 35A, μια για κάθε φάση.
ΠΡΟΣΟΧΗ !!!
Καλό είναι να υπάρχουν εφεδρικές για το ενδεχόμενο να καεί κάποια.
ΚΕΝΗ ΘΕΣΗ
Κενή θέση για την τοποθέτηση στοιχείου που θα αφορά μελλοντική χρήση.
ΕΞΑΕΡΙΣΜΟΣ
Η ασφάλεια (10A) που αφορά την παροχή ρεύματος στον εξαερισμό του καταστήματος.
ΚΛΙΜΑΤΙΣΤΙΚΟ ΝΥΧΙΑ
Η ασφάλεια (16Α) που αφορά την παροχή ρεύματος στο κλιματιστικό που βρίσκεται στην περιοχή όπου γίνονται τα νύχια.
ΡΕΛΕ ΔΙΑΡΡΟΗΣ 1 (ΣΕΙΡΩΝ 1 & 2)
Τριφασικό Ρελέ διαρροής 1 και προστασία από την ηλεκτροπληξία που αφορά όλα τα στοιχεία και τις ασφάλειες της πρώτης (1) και της δεύτερης (2) σειράς του Ηλεκτρολογικού Πίνακα.
ΛΥΧΝΙΑ ΡΕΛΕ 1
Ενδεικτική Λυχνία λειτουργίας του Ρελέ 1 που αφορά τις σειρές 1 & 2 του Ηλεκτρολογικού Πίνακα.
ΡΕΛΕ ΔΙΑΡΡΟΗΣ 2 (ΣΕΙΡΑΣ 3)
Τριφασικό Ρελέ διαρροής 2 και προστασία από την ηλεκτροπληξία που αφορά όλα τα στοιχεία και τις ασφάλειες της τρίτης (3) σειράς του Ηλεκτρολογικού Πίνακα.
ΛΥΧΝΙΑ ΡΕΛΕ 2
Ενδεικτική Λυχνία λειτουργίας του Ρελέ 2 που αφορά τη σειρά 3 του Ηλεκτρολογικού Πίνακα.
